射频导纳物位计
- 产品介绍：
-
RF20系列为通用型物位仪表用于连续物位测量，产品应用于工矿现场，适用于大多数应用场合，仪表由一个电路单卡一套防爆外壳和杆式或缆式传感元件组成，传感器有多种型号可选。仪表可选整体或分体安装。
- 基本参数：
-
- 供 电： 18V-30VDC
- 输 出： 4-20mA(两线制)
- 环境温度： -40°C～70°C
- 最大负载： 24VDC 350Ω
- 响应时间： 1s(标准)1～30s
- 可调 精 度： ±1%
- 量 程： 最大距离 100m(不同传感器最大量程不同)
- 安装尺寸：3/4"NPT（其他安装形式可定制）
型号RF20-S1-X-X
- 典型应用：导电液体、浆体、颗粒
- 温度压力：230℃/3Mpa
- 安装形式：3/4”NPT
- 传感器材质：304SS/TFE
型号：RF20- S2-X-X
- 典型应用：大量程导电液体、界面
- 温度压力：200℃/3Mpa
- 安装形式：3/4”NPT
- 传感器材质：304SS/FEP
型号：RF20- S4-X-X
- 典型应用：大量程绝缘粉末
- 温度压力：200℃/常压
- 安装形式：3/4”NPT
- 传感器材质：304SS/TFE
产品选型：
RF20-传感器型号-安装形式-防爆
| 型号 | 温度压力 | 最大长度 | 传感器材质 | 传感器外型 | 应用 |
| S1 | 230℃/3MPa | 5m | 304ss(其它可选)/TFE | 直径：14mm 两极杆式 | 中温中压一般应用液体、浆体、颗粒 |
| S2 | 200℃/3MPa | 20m | 304ss(其它可选)/FEP | 直径：2.7mm 两极缆式 | 大量程导电液体、界面 |
| S3 | 120℃/3MPa | 30m | 304ss(其它可选)/PVDF | 直径：8mm 两极缆式 | 大量程中等黏度导电液体及粉未 |
| S4 | 200℃/常压 | 直径4mm 15m直径8mm 30m | 304ss(其它可选)/TFE | 直径：4mm/8mm两极缆式 | 大量程绝缘粉未 |
| S5 | 200℃/2MPa | 5m | 304ss(其它可选)/FEP | 直径：20mm 三极杆式 | 酸碱 强腐蚀法兰安装 |

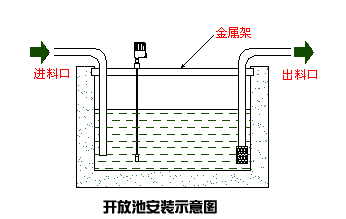

安装注意事项：
