磁翻板液位指示器

产品原理：

磁翻板液位指示器安装在桶槽外侧或上面，用以指示和控制桶槽内的液位高度的一种控制仪表，指示器由磁性色片组成，当本体管内的磁性浮球随液位上升时色片翻转，即可显示液位高度。也可在本体管上加装磁性开关或远传变送器，输出开关信号或模拟量信号。适合用于高温、高压、耐腐蚀等场合，可就地显示和远程控制。本体管采用无缝钢管,连接管处采用拉孔焊接,内部无划痕。安装方式可选择侧装和顶装，本体下端密封形式可根据需要加装排污阀。接续法兰可接受定制。

基本参数：

本体管：φ60.5
材质：SUS304/316L /PP
上下端法兰尺寸：1-1/2″×5 Kg/cm2
液位变送器，磁性开关，刻度尺可选配

型号：

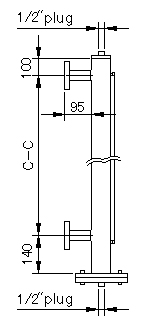

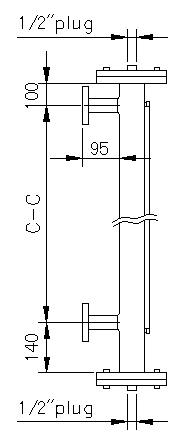

BL-AD-11	BL-BD-21

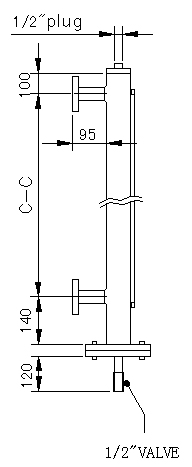

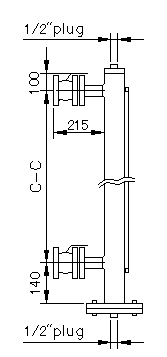

BL-BD-31	BL-AD-41

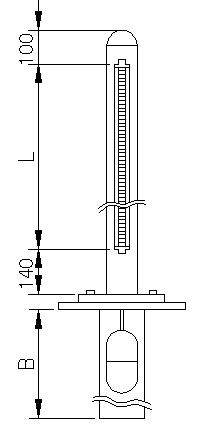

BL-AD-51	BL-DD-11

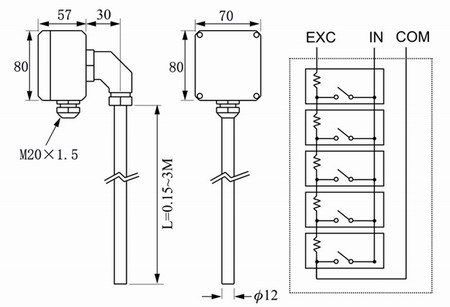

液位变送器

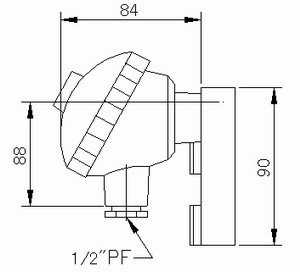

	接线盒：铝合金IP65 杆径材质：SUS304/316L 杆径尺寸：（φ12，φ17）解析度：±12mm 输出：4～20mA 两线制工作温度：-30～200℃ 电源：24VDC 最大长度：4m

磁性开关

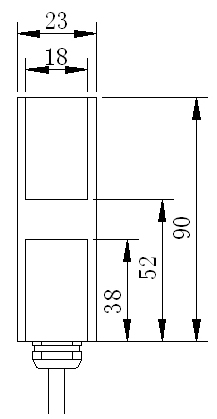

BS-01 接点元件：磁簧开关接点容量：70W/250VAC 工作温度：-30～200℃ 动作形式：1AB保持防护等级：IP67	BS-02 接点元件：磁簧开关接点容量：70W/250VAC 工作温度：-30～200℃ 动作形式：1AB保持接线盒材质：铝合金防护等级：IP65

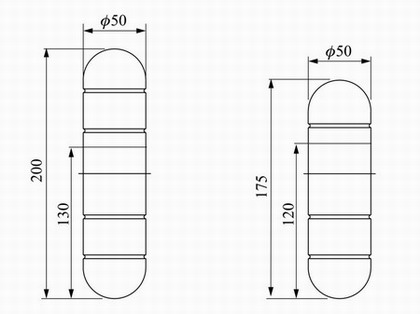

浮球尺寸

选型参考

BL-浮球-指示器-外形结构-压力范围

本体管及浮球材质：

A、SUS304(ρ＝0.8g/cm3)
B、SUS304(ρ＝0.6g/cm3)
C、SUS316L(ρ＝0.6g/cm3)
D、PP (ρ＝0.7g/cm3)

翻板指示器：

D：标准型（色片材质：工程塑胶）
E：高温型（色片材质：陶瓷

外形结构：

上/下端形式
1、标准型（平盖加塞头/双法兰加塞头）
2、双法兰型（上下端皆为双法兰加塞头）
3、排污型（平盖加塞头/双法兰加排污阀）
4、双球阀型（平盖加塞头/双法兰加塞头）
5、顶装型

压力范围：

1、0～10 Kg/cm2
2、0～25 Kg/cm2
3、0～40 Kg/cm2

安装注意事项

1、安装时，磁性开关避免剧烈冲击，以免损坏内部磁簧开关。
2、液位计附近10cm内避免有磁场或导磁金属，以免干扰正常工作。
3、安装磁性开关时入线口朝下，引线后锁紧防水接头。
4、磁性开关安装位置如图所示。
5、法兰固定孔安装方向如图所示。
